梅花刺片護欄網

1、梅花刺片護欄網又名太陽花刺片隔離網，為太陽的后裔單層梅花刺片網，直徑不小于7.5cm，刺片厚1.5mm，采用Q235低碳鋼板沖壓成型。

2、網片為菱形網孔，網格尺寸：120mm*110mm(高*寬)，網絲直徑8mm，采用S195線材高壓焊接，每一個焊點附焊梅花刺一個。

3、立柱采用Q235鋼管，規格：直徑114圓管，壁厚4mm；立柱頂部直接焊接外徑140mm、厚度6mm法蘭盤方式；預留四只直徑16mm絲孔，與電網支架末端法蘭盤相對應。立柱法蘭盤和支架法蘭盤分別整體熱鍍鋅處理。

立柱高4.5米，間距3米，立柱頂端全部做防水處理。每根立柱與法蘭盤連接處（與隔離網垂直兩面）焊接100mm*80mm*5mm四個三角支撐，大門兩側的立柱支撐筋骨直角邊長為120mm*100mm。

4、單網幅度為3000mm*4500mm，使用邊框為50*50*5mm角鋼和40*3mm扁鐵，將網絲、角鋼、扁鐵焊為一體；邊框與立柱采用螺栓固定邊耳式連接，邊耳均為60*60*6mm扁鐵，邊耳螺孔可調，調節距離不小于20mm；邊耳固定螺栓為直徑14mm*50mm全絲熱鍍鋅安全螺栓、螺母，每片網單邊連接點為8個以上。

5、梅花刺片護欄網、立柱要求整體熱鍍鋅，上鋅量不低于300克，可做霧化試驗（附檢測報告），隔離網整體鍍鋅在內陸自然環境下，鋅層要求使用不低于10年。

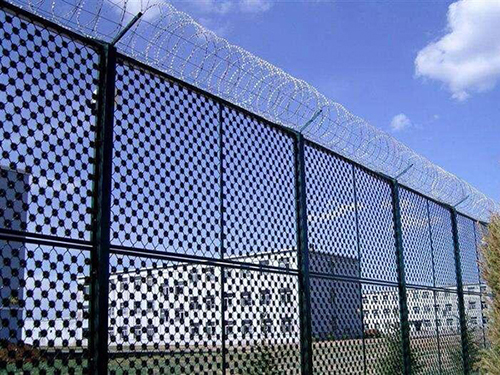

梅花刺片護欄網-01

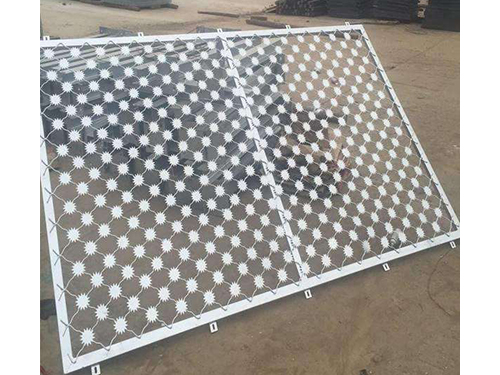

梅花刺片護欄網-02

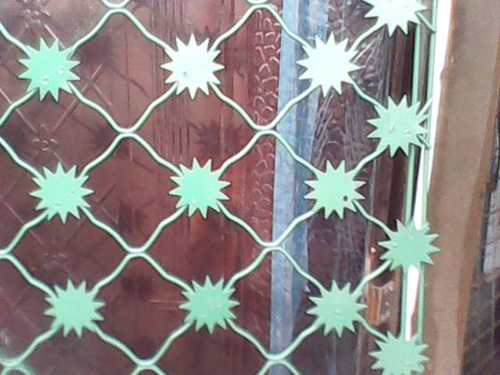

梅花刺片護欄網-03

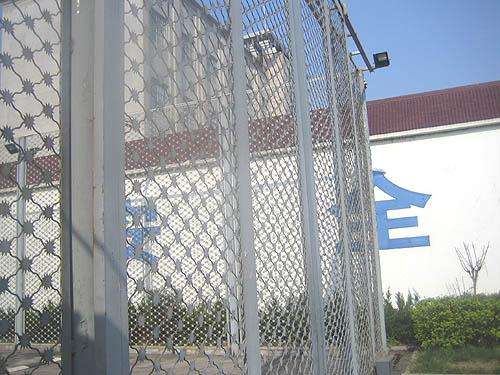

梅花刺片護欄網-04

梅花刺片護欄網-05

梅花刺片護欄網-06
