一.適用范圍

本圖集適用于高速鐵路橋梁墩高.3rn及以上旱橋地段的線路封田 ,不適用于客貨共線鐵路的橋梁封閉。 高速鐵路橋梁墩高3m以下地段,采用通線( 201 2) 8001進行線路封閉。

二、采用的標準規范

1 . «混疑土結構設計規范»lGB50010-2010) :

2. «細-混凝土結構*久性設計規范»( TB10005_2010) ;

3. «鐵路工程*震設計規范»( GB50111-2006) ( 2009年版) ;

4. (建筑結構荷載規范»( GB50009-2001 )( 2006年版) ,

5. «鐵路橋通設計基本規范»(T810002.1-2005) ,三,防護柵欄類型、適用條件及使用年限

1 .防護柵欄類型

( 1 )防護高度1.8m鋼筋混凝土立柱金屬網片防護柵欄。

( 2)防護高度1.5m鋼筋混凝土立柱刺繩防護柵欄。.

2.適用條件

( 1 )城鎮、村莊等人口密集地段的高架橋下,采用1.8m高鋼筋混凝土立柱金屬網片防護柵欄;

( 2)人口稀少或偏遠地區等地段的高架.橋下,采用

1.5m高鋼筋混凝土刺繩防護柵欄

( 3)有特珠需求地段,防護柵欄應進行單獨·設計;

( 4) 橋下防護柵欄設置時,應根據實際情況設置通道.通道寛度為既有-設施(如道路,水渠等)兩解加1 m或按照協議要求確定,增設通道的寬度原則上不超過8m。

( 5)防護柵欄原則設置在用地界以內0.5m處。防護柵欄的每一封閉圈l至少設置兩處單開柵欄門,以方便養護維修人員作業.

3 .鋼筋混凝土立柱使用年限按30年設計,金屬網片使用年限按15年設計,刺繩使用年限按8~ 10年設計。

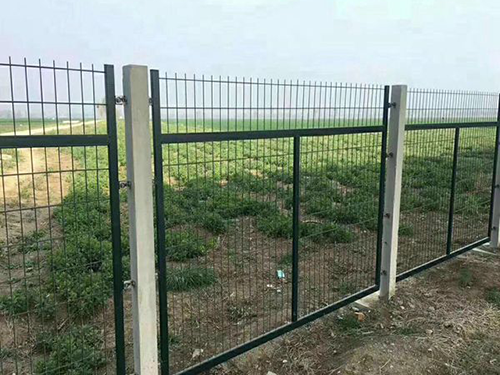

四、鋼筋混凝土立接金屬網片防護柵欄鋼筋混凝土立柱金屬網片防護柵欄由立柱,網片及金屬連接部件組成,防護高度1.8rn。

1_立柱

立柱采用C30鋼筋混凝土預制,截面尺寸為120mmx120mm,立柱高度2.5m.立柱預制時預留四個φ12mm圓孔,·安業時通過螺桿固定兩側連接板。

2.金屬網片

金屬網片采用Q235矩管邊框，規格30*50mm，矩管厚

度2mm，內部網絲采用HPB300φ4mm高線冷拔鋼絲，

規格75mm*150mm

3.連接板與螺栓

立柱連接板,網片連接板采用90°折角0235鋼板,厚度4.0mm,分A. B兩種形式。

五、鋼筋混凝土立桂刺繩防護柵欄

鋼筋混凝土立柱刺繩防護柵欄由立柱,刺繩及預埋掛勾與組成,防護高度1 .5m.

1,立柱

立柱采用C30鋼筋混凝土預制,截面尺寸為120mmx120mm,立柱高度2.25m.立柱預制時相應位置預埋八個掛鉤( φ8mm) 。

2.預埋掛鉤

預埋掛鉤采用HPB300鋼筋制作,兩端彎起角度135°。

3.刺繩

刺繩由縱向拉筋和刺絲組成.縱向拉筋為兩根φ2.5mm冷拔鍍鋅鋼絲制作.刺絲為兩根φ2.2mm冷拔鍍鋅鋼絲繞圈固定制作,問距120mm ,長度不小于10mm.刺繩,安裝時垂向問距20cm。

4.安裝連接

刺繩安裝時先將刺繩在預埋掛鉤上繞兩圈,再來用φ2mm固定鋼絲在預埋掛角上繞兩圈將刺繩固定, 固定鋼絲繞圈后需擰緊。
