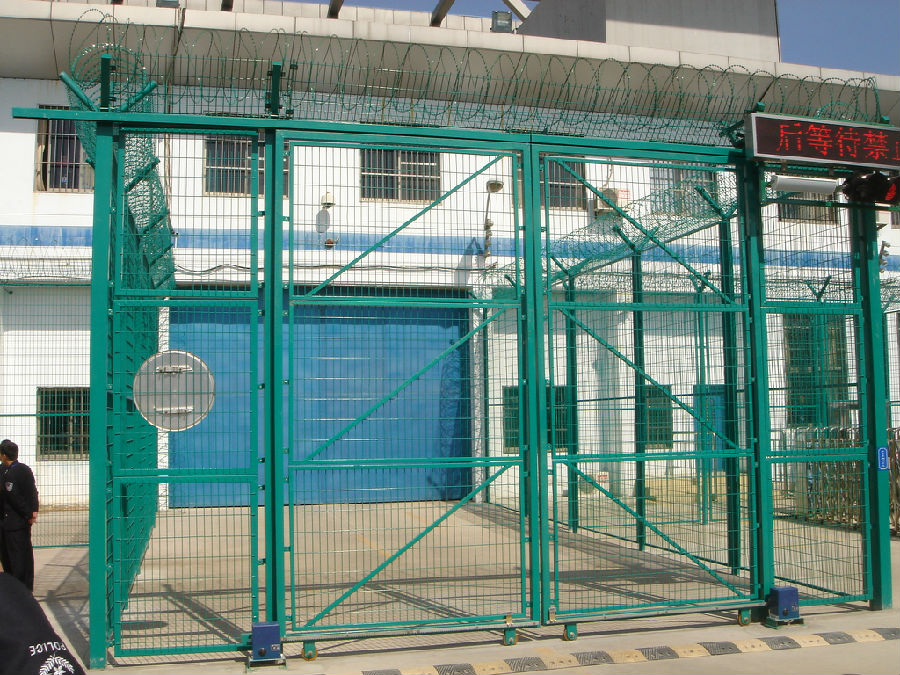

監獄刺絲滾籠隔離網大門設計制作要求

監獄刺絲滾籠隔離網設計制作要求:整個系統是由:Y型立柱、刺絲滾籠隔離網網片、蛇腹型不銹鋼刀刺網及安裝附件組成。

監獄刺絲滾籠隔離網參數：

監獄刺絲滾籠隔離網立柱: 80mmX 80mm X s. 0m熱鍍鋅方鋼管,地上高度4500mm,地下高度700mm (需加橫筋固定)，立柱采用 Q235方管，立柱頂部戴方帽，厚度5cm,留燈安裝孔，院子四角采用與門]柱(見大i要求1)相近的裝飾柱,頂部安燈。

監獄刺絲滾籠隔離網網片:寬2500m、高2000mm, 分上下二層結構，總高4米;上下層之間邊耳連接，根據需要做加強折彎，確保網片不變形。

監獄刺絲滾籠隔離網網孔及絲徑:高純度合金低碳鋼，網絲直徑: 5. 0mm (浸塑前)。n監獄刺絲滾籠隔離網規格:50mmX100mm,橫筋中5.0m+縱筋中5.0mm。

監獄刺絲滾籠隔離網網片固定框:40X30X2.0m熱鍍鋅方鋼管。每網片框增加一道方管垂直中稱。

監獄刺絲滾籠隔離網連接邊耳:30mmX30mmX4.0mm。

監獄刺絲滾籠隔高網v型支架:約90度角,長度300-350m,采用40mX 40mX 2.0m空心方鋼，頂部需加防水蓋。

監獄刺絲滾籠|隔離網v型托網:同鋼網片規格，但不少于二道加強折彎。

刀刺圈: BTO- 22型，304不銹鋼材質,蕊絲直徑2.5mm。刀長22mm,刀寬15mm,厚度0.5mm,刀間距35mm。雙螺旋，直徑 中500mm,密度10圈/米，圈距排列均勻,相鄰每圈間距不大于100m。

檢測門:約4個，安裝位置現場確定。高2000mX寬1200m,邊框為方管50mmX 25mX2.0m;表面熱鍍鋅，浸塑(墨綠色)，中 間加橫撐,掛鎖裝置。

混凝土基座: 400mX 400mmX 500mm,標號C25。
